Ґрунтовий гвинтовий анкер для сонячних систем — надійна основа для сонячних електростанцій

Ґрунтовий гвинт-сваї для сонячних установок – Надійна основа для сонячних електростанцій

Q235B / Q355 • Гаряче цинкування 80μm • Діаметри 48–114мм • Довжини 1,6–3,5м • Доступне виготовлення на замовлення

Ключові особливості

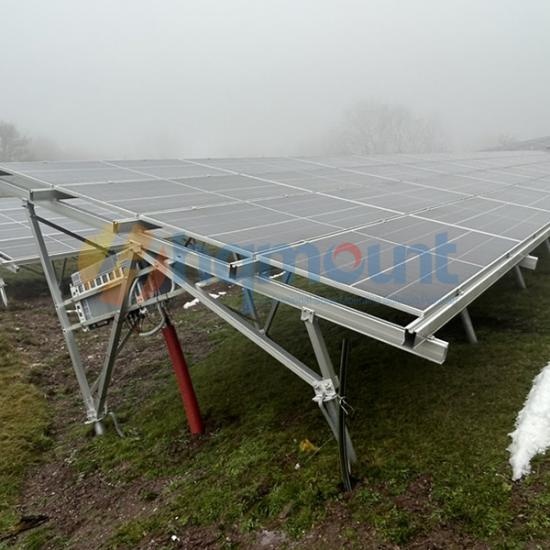

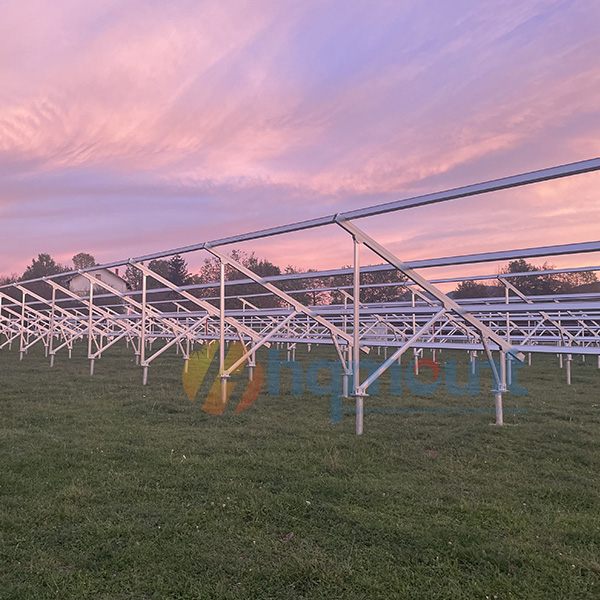

• Основа для сонячних електростанцій

Це основний фундамент для наземних систем кріплення фотоелектричних панелей – швидкий, надійний і економічно вигідний.

• Просте встановлення

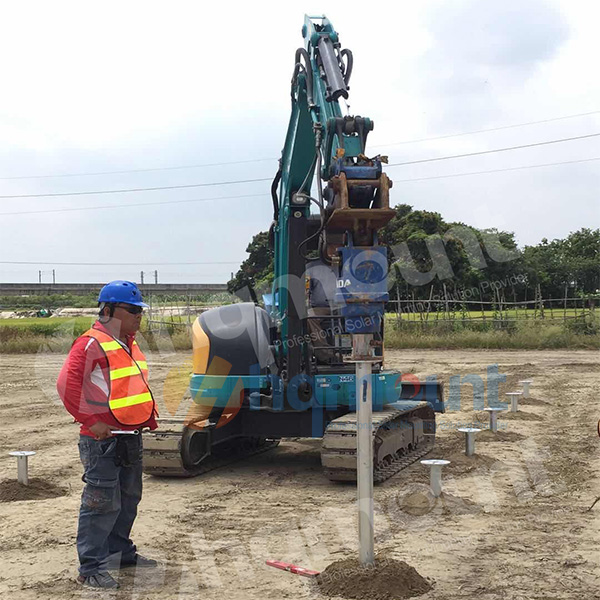

Вкручується в ґрунт за допомогою бурильної машини. У твердому кам'янистому ґрунті попередньо бурять отвір і заливають бетон для надійного кріплення.

• Різні довжини

Фіксований стандарт 1,6м малий лист; індивідуальні довжини 2м, 2,5м, 3м, 3,5м залежно від N-значення ґрунту та вимог до вітру.

• Різні діаметри

Стандартний діаметр 76мм; також доступні 48мм, 60мм, 89мм, 114мм.

• Варіанти матеріалів

Стандартний Q235B, Q355 за запитом.

• Поверхня ЗахистЗахист

Гаряче цинкування оцинкований (HDG) стандарт 80 мкм, 100 мкм на запит – термін служби понад 25 років.

• Індивідуалізація

Розмір фланця (180 мм, 200 мм, 220 мм), форма головки, лист тип, довжина – усе можна налаштувати відповідно до вашого проєкту.

• Доступні Види

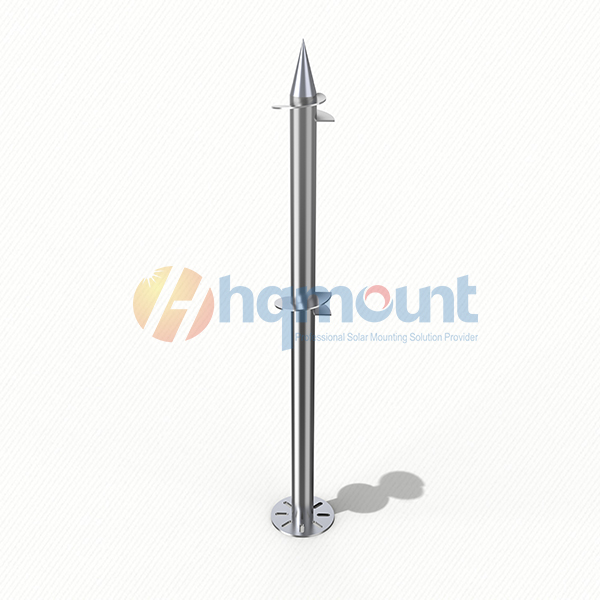

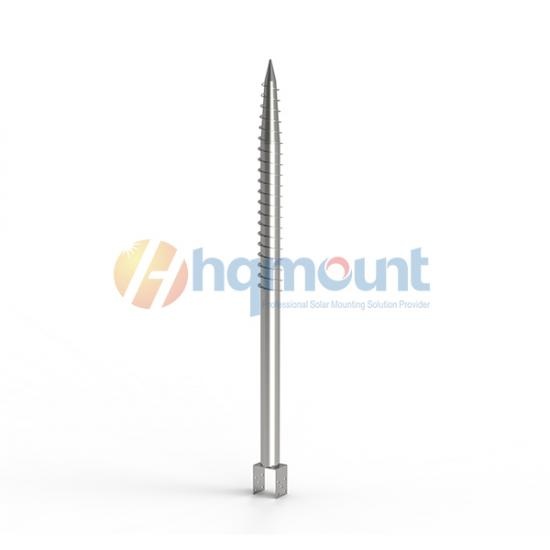

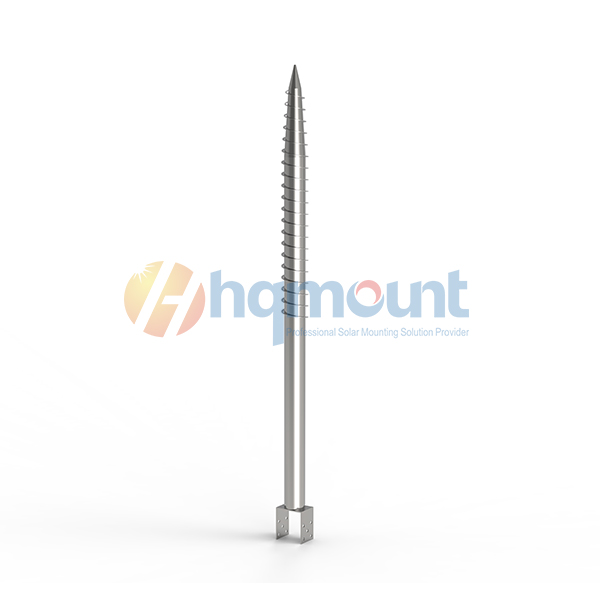

З пластиною або без неї; малий листабо великий лист (для м'яких ґрунтів, таких як пісок, пляж, полігон); регульований для нерівної місцевості; U-подібна головка за запитом.

Типи за фланцем

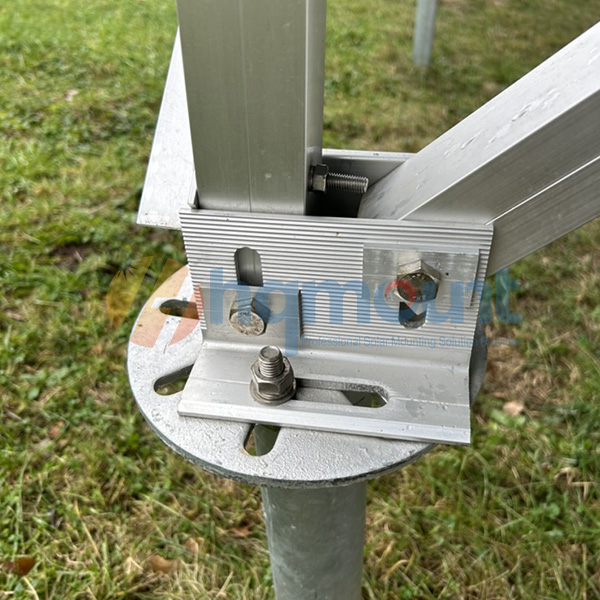

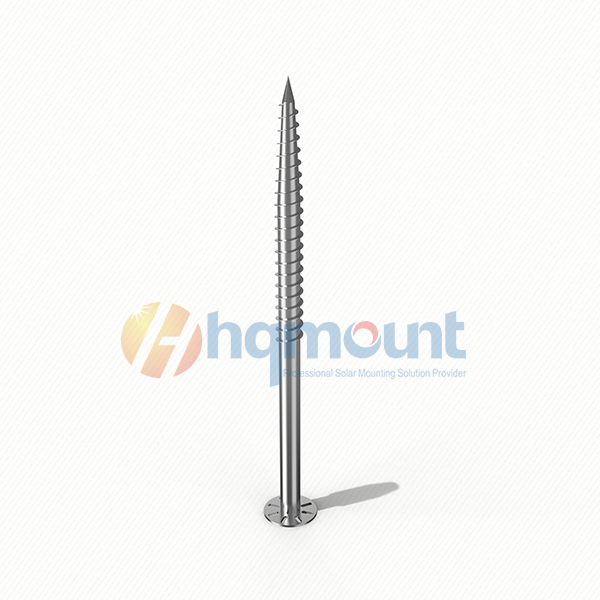

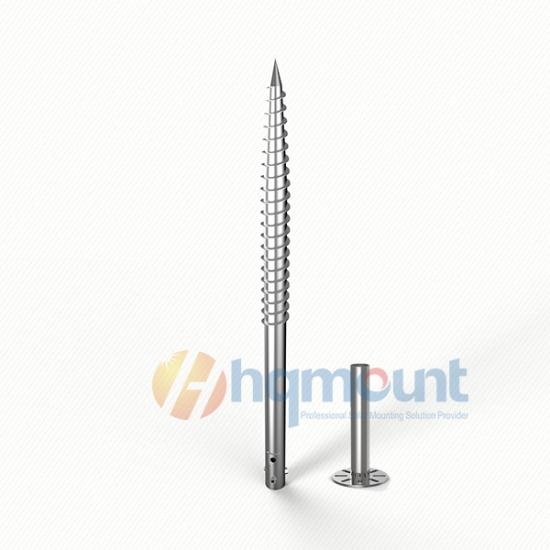

Верхній фланець (з пластиною): Найпоширеніший, широко використовується – має попередньо просвердлений фланець для болтових з'єднань

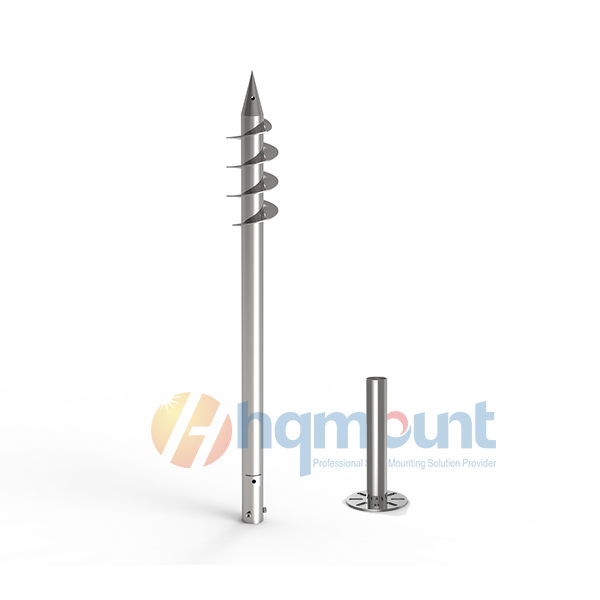

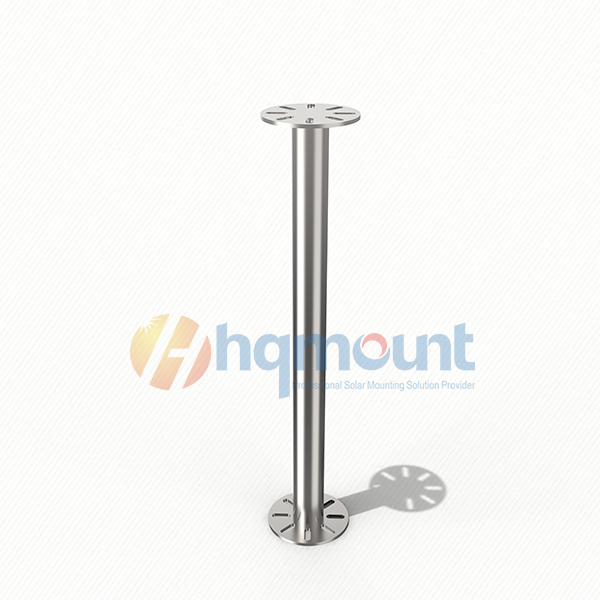

Верхня труба (без пластини): Симетрично зварена з 3 або 6 болтами M12 (M16 на запит) у верхній частині

Стандартний фланець Розміри (діаметр 76 мм)-180 мм – товщина 8 мм/200 мм – товщина 8 мм (найпоширеніший, 8 радіальних подовжених отворів – варіант за замовчуванням)/220 мм – товщина 10 мм

Типи за Лист / Гвинтова лопать

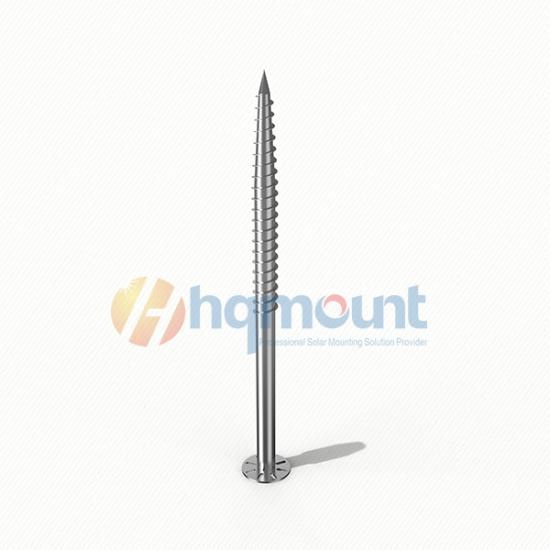

Малий лист: ширина 10 мм, товщина 2 мм – ринковий стандарт, найпоширеніший

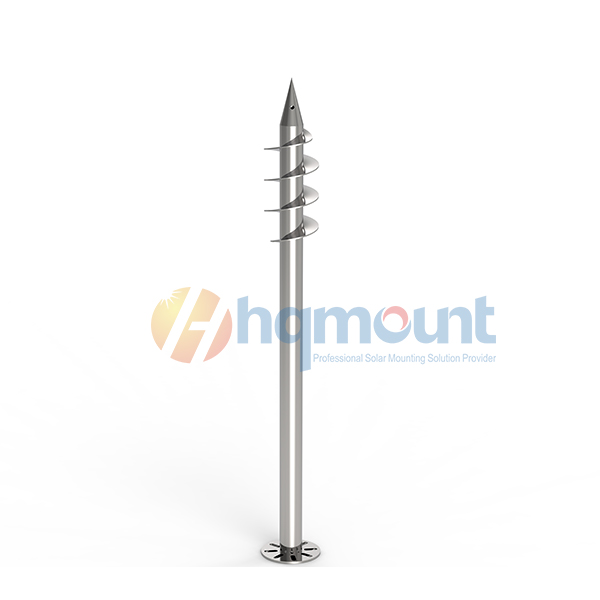

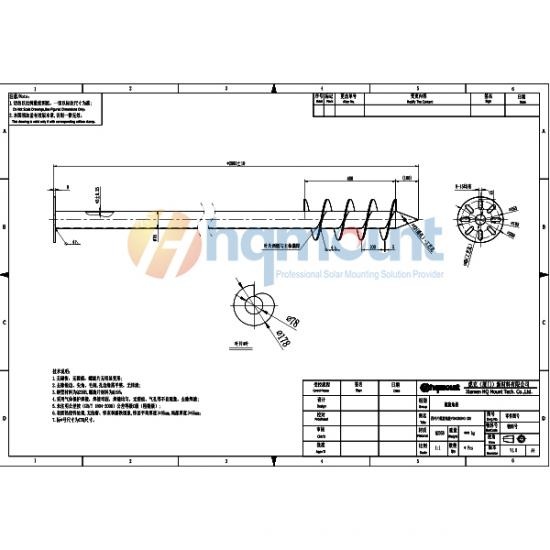

Великий лист: зовнішній діаметр 176 мм, 200 мм, 250 мм – для м'яких ґрунтів, таких як пісок, пляж, полігон, сільськогосподарські ділянки

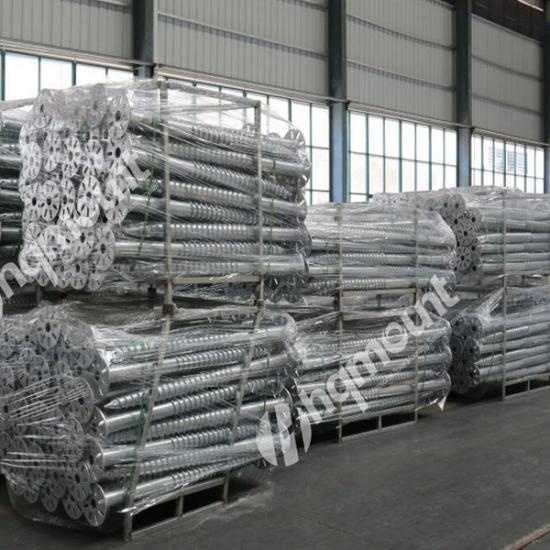

• Безпосередній виробник

Ціни безпосередньо від виробника, фульний контроль якості та швидка доставка.

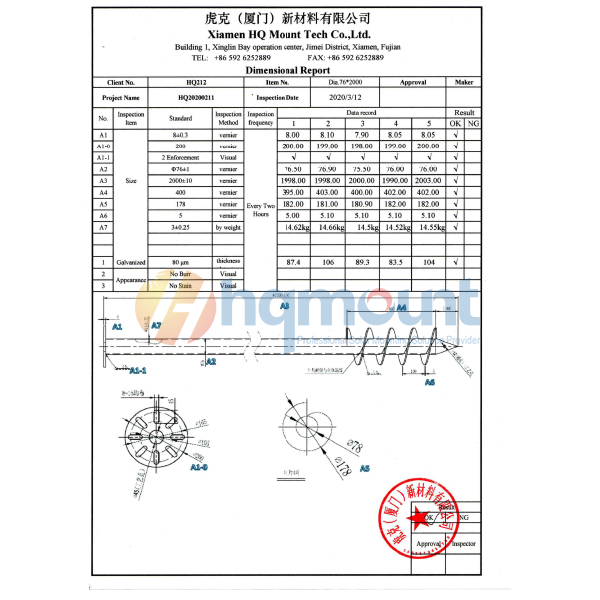

• Забезпечення якості – Безпосередньо від штаб-квартири Mount

Сира перевірка матеріалів:Сертифікований Q235B / Q355 зі звітами випробувань металургійного заводу

Якість зварювання: Лопаті гвинта приварені з високою точністю для стабільної роботи

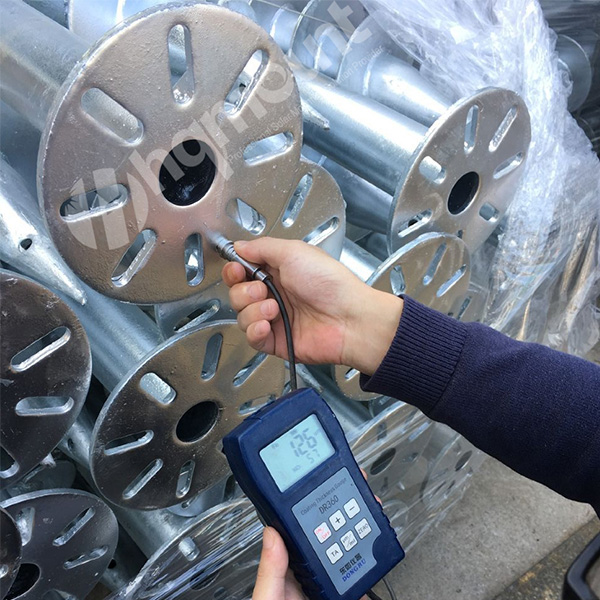

Перевірка покриття HDG:Випробування товщини (середнє значення 80 мкм, мінімальні точки перевірені за середнім значенням 3 точок)

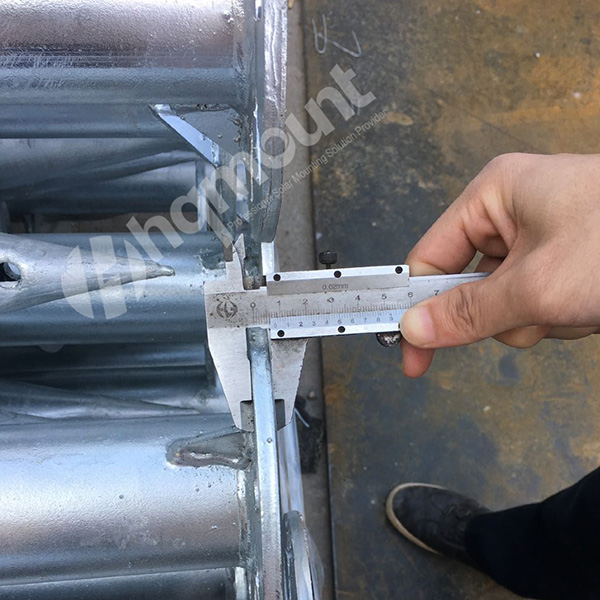

Перевірка розмірів:Діаметр, довжина, розмір фланця, діаметр спіралі — усе перевірено

• Придатність ґрунту

Придатні ґрунти: глина глинистий ґрунт, піщаний ґрунт

• Не придатний:

Вічна мерзлота / промерзлий ґрунт: не можна використовувати в періоди промерзання — потрібне сезонне будівництво

Ґрунт із дуже низьким значенням N: N=1 ґрунти все ще можуть використовувати гвинтові палі, але необхідна кількість різко збільшується, що робить вартість надмірною

Великі камені / валунні ділянки: не рекомендується. Для ділянок із дрібним камінням до головки гвинта можна приварити твердосплавні свердла

• Несуча здатність на виривання

Несуча здатність на виривання оцінюється на двох рівнях:

1. Сам гвинт: міцність гвинта на розтяг — проєктні значення доступні за запитом

2. Взаємодія гвинта + ґрунту:

Малі проєкти: на основі значень, отриманих з досвіду

Середні проєкти: розраховуються на основі наданих клієнтом значень N

Великі проєкти: потрібен розрахований вибір + випробування на виривання на місці

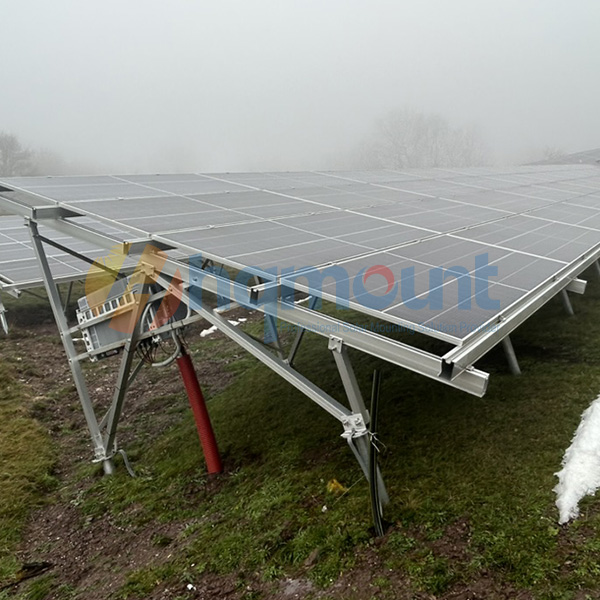

Потрібен повнийкронштейн сонячної електростанціїз кронштейномз деталями про ґрунтовий гвинт
