Чому баластне кріплення створює структурний ризик для фотоелектричних систем на бетонних дахах сонячних батарей

Назва: Невидима небезпека: чому баластне кріплення сонячних панелей не працює на бетонних дахах

Вступ

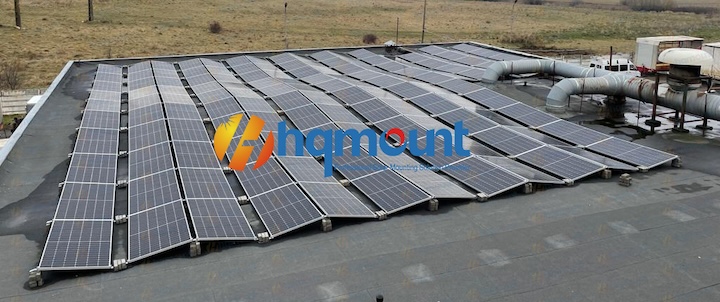

У сонячній енергетиці привабливість баластної системи монтажу, яка не потребує проникнення через дах, очевидна. Вона обіцяє простіший монтаж та збереження цілісності даху. Отже, її часто, і часто помилково, розглядають для великих бетонних дахів комерційних та промислових будівель. Однак застосування цієї логіки наземного монтажу до піднятого бетонного даху ігнорує критичні структурні та аеродинамічні принципи. Те, що здається розумним вибором, може ініціювати ланцюг ризиків, які погіршують безпеку та довговічність системи. У цій статті пояснюються три фундаментальні інженерні причини, чому баластні системи...

є пропозицією з високим рівнем ризику для бетонних дахів та визначає правильну, безпечнішу альтернативу.

1. Вплив посиленого вітрового навантаження
На відкритій місцевості вітер може вільно циркулювати під та навколо баластної панелі, зменшуючи тиск. Однак бетонний дах зазвичай обмежений парапетними стінами, створюючи частково замкнутий простір. Коли вітер обрушується на цю сонячну конструкцію, парапети перешкоджають та перенаправляють повітряний потік, змушуючи його затримуватися та турбулентно рухатися між поверхнею даху та сонячною панеллю. Це явище значно посилює підйомні сили вгору (підйомний тиск) порівняно зі стандартними розрахунками для відкритої місцевості. Баластні блоки, замість того, щоб просто утримувати фотоелектричну конструкцію, тепер повинні протистояти цим аномально високим та динамічним силам. Покладатися на стандартні розрахунки сонячного баласту в цьому середовищі є небезпечним недооцінюванням.

2. Замкнене коло постійних навантажень
Перша проблема безпосередньо створює другу: щоб протидіяти збільшеному підйому вітру, потрібна більша баластна вага. Це запускає замкнене коло. Кожен додатковий кілограм бетонного або сталевого баласту додає постійне навантаження до конструкції даху. Багато будівель мають обмежені розрахункові запаси навантаження. Ця зростаюча вага може наближатися або перевищувати безпечну несучу здатність даху, створюючи потенційну небезпеку обвалення. Передбачувана перевага «непроникнення» повністю зводиться нанівець введенням надмірної, нестійкої ваги, що потенційно вимагає дорогого структурного армування, що суперечить принципу економії коштів системи.

3. Тривале точкове руйнування та повзучість бетону
Навіть якщо загальна вантажопідйомність даху спочатку здається достатньою, баластові системи створюють небезпечні точкові навантаження. Величезна вага зосереджена на маленьких ніжках кожної монтажної стійки. Бетон, під впливом тривалих великих навантажень, схильний до повзучості – повільної, постійної деформації з часом. У поєднанні з десятиліттями вібрації та циклів напружень, викликаних вітром, ці концентровані точки схильні до розтріскування, відколів або просідання. Таке прогресуюче руйнування може дестабілізувати всю масивну систему, що призводить до перекосу, розбиття скла або ще гіршого. Ця повільна деградація фотоелектричної конструкції часто проявляється через роки після встановлення сонячного даху, що робить її прихованою та дорогою відповідальністю.

Інженерне рішення: професійне механічне кріплення

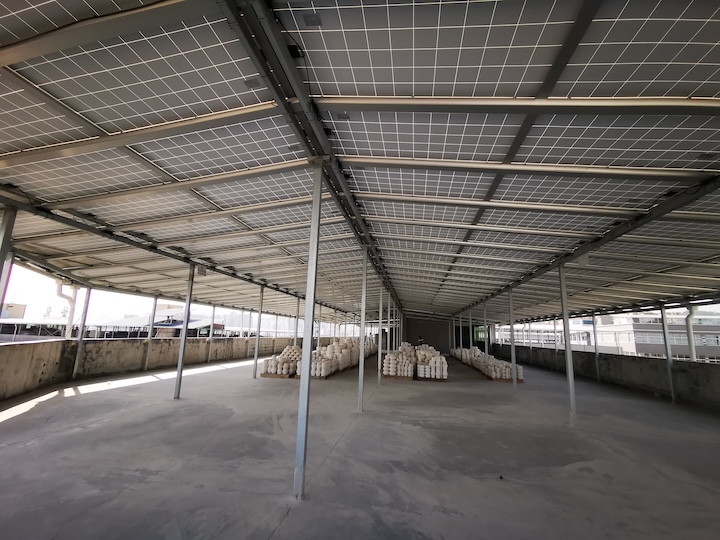

Для бетонних дахів єдиним безпечним та довговічним рішенням є професійно спроектована система механічного кріплення. Це включає:

Аналіз структурного навантаження Сертифікований інженер перевіряє вантажопідйомність даху як на постійне, так і на постійне навантаження.

Правильне анкерування Використання інженерних отворів для проникнення в дах з хімічними анкерами або механічними болтами, призначеними для передачі структурних навантажень безпосередньо на опорну конструкцію будівлі.

Водонепроникність Використання перевірених, довготривалих методів герметизації від атмосферних впливів (таких як компресійні прокладки та герметики) у кожній точці проникнення.

Цей метод усуває ризик посилення вітром, додає мінімальне власне навантаження та уникає руйнівних точкових навантажень, забезпечуючи безпечну установку з терміном служби, відповідним терміну служби сонячних панелей.

У цій статті уточнюється конкретне порогове значення вітрових умов, яке визначає життєздатність баластних систем, та висвітлюються ризики його перевищення.

Розуміння порогу швидкості вітру: 35 м/с

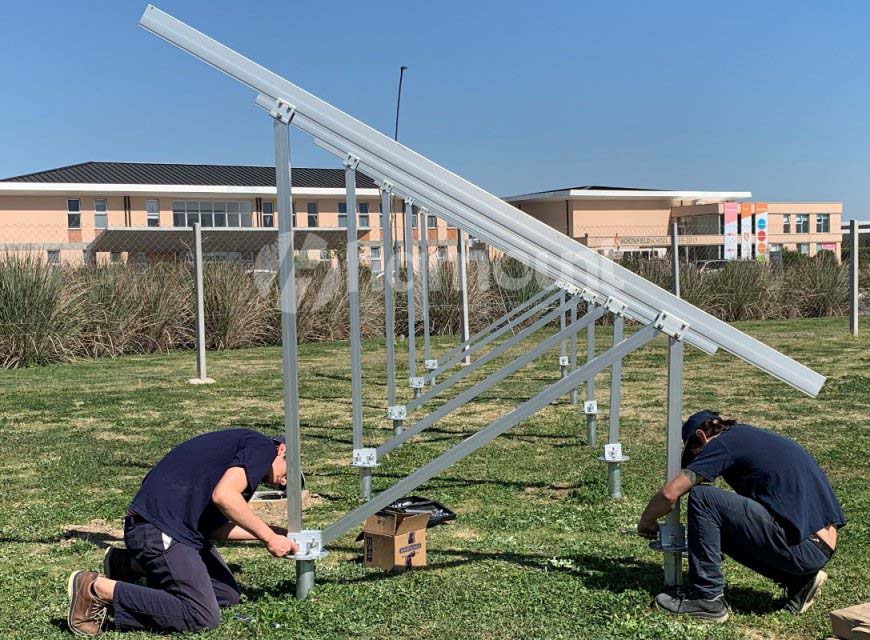

Слід зробити вирішальне розмежування: баластні системи не є за своєю суттю недосконалими; вони залежать від контексту. Для зон з низьким рівнем вітру (зазвичай нижче 35 м/с) та для наземних систем або дахів з винятковою вантажопідйомністю правильно спроектоване баластне рішення може бути безпечним та ефективним. За цих нижчих швидкостей вітру необхідна вага баласту залишається в розумних межах, а ризик посилення вітру мінімізований.

Небезпека виникає, коли це рішення застосовується в регіонах з сильним вітром (де розрахункова швидкість вітру наближається або перевищує 35 м/с) на обмежених бетонних дахах. Тут поєднуються потрійна загроза посилення вітру, експоненціального збільшення баласту та точкового навантаження, що робить систему економічно та конструктивно необґрунтованою.

Застереження щодо заяв про продуктивність
У цьому контексті будьте обережні з виробниками сонячних кріплень, які рекламують баластні системи з надзвичайно високими показниками вітростійкості (наприклад, 50 м/с або більше) для бетонних дахів. Хоча самі кронштейни можуть бути розраховані на такі вітри, досягнення цього на даху вимагає величезної, часто непрактичної кількості баласту для протидії посиленому підйому. Що ще важливіше, ця розрахована вага баласту часто перевищує безпечну власну вантажопідйомність стандартного бетонного даху. Такі пропозиції можуть спиратися на ідеалістичні, незакриті умови випробувань та не враховувати найважливіше обмеження: структурну цілісність даху. Завжди наполягайте на аналізі структурного навантаження для конкретного місця від кваліфікованого інженера.

Висновок
Термін служби сонячної енергетики понад 25 років вимагає безперечно безпечного фундаменту для неї. На бетонних дахах вибір баластної системи створює складну мережу аеродинамічних та структурних ризиків, які можуть поставити під загрозу всю інвестицію. Справжній професіоналізм у впровадженні сонячних систем означає вибір правильного інструменту для навколишнього середовища. Співпрацюючи з досвідченими інженерами та обираючи механічно кріплену систему, розроблену для конкретного даху, розробники та монтажники забезпечують не лише продуктивність, але й фундаментальну безпеку та цілісність своїх інвестицій у сонячну енергетику.
