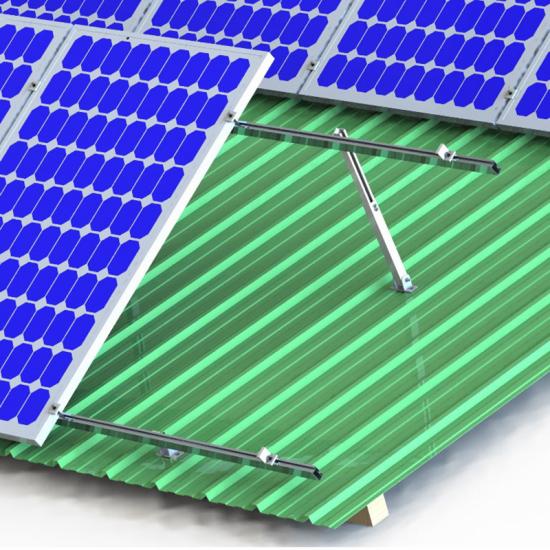

кронштейн для кріплення на плоскій жерсті для установки на дах сонячного регулювання

встановлення на сонячній плоскому даху

hq кріплення плоского даху був розроблений з урахуванням потреби регульованих кутів нахилу.

Регульовані кути нахилу роблять систему найкращою.

особливості кріплення сонячної покрівлі:

1. гнучка система кріплення на даху

2.значні заощадження.

3.головна сумісність модулів

4. повільніше і конкурентоспроможною ціною.

5.висока міцність і іржавість.

деталі виробів

ap пліч	плоский дах	pv moudle	обрамлені
макет	пейзаж і портрет	висота будівлі	до 20м
кут плитки	фіксований, 10-60 °	швидкість вітру	до 88 м / с (316,8 кб / год)
матеріалу	анодований алюміній 6005t6, нержавіюча сталь 304,410	стандарт	as / nzs1170.2: 2011, jis c 8955: 2011

інструменти

інструкція з установки

Відповідно до практичної установки ангела, визначте розташування кожного базового кронштейна, розмір s.

передні монтажні кронштейни попередньо зібрані.

встановити передній кронштейн на дах, зафіксувати його гвинтами.

встановлення передньої рейки

1. вставте болт через паз кріплення.
2. прикріпіть болт в канавки рейки, поворот затвора для зачеплення канавки.
3. закріпіть болт, щоб зафіксувати переконайтеся, що позначка на нижня частина болта вертикально до паза.

задня опора попередньо зібрана.

закріпіть сонячну панель на рейці за допомогою затискача і кінцевого затиску.

1.Перемістити панель на встановлюється панель, потім закріплюється затиск.

2. щільно притисніть кінцевий затиск до панелі і закріпіть його. має бути запас d = 25mm –30mm.

деталі встановлення між затискачами.

1.підводять болт в паз рейки.

2.відкрийте болт у положення близько до сонячної панелі. займатися головка болта з канавкою.

3. закріпіть інтер, переконайтеся, що позначити в нижній частині болта паралельно краю до сонячної панелі.

деталі встановлення кінцевого затиску.

1. покласти болт у паз залізниця.

2. посуньте болт у положення близько до сонячної панелі. займатися головка болта з канавкою.
3. закріпіть кінцевий хомут, зробіть впевнений, що позначка внизу болт паралельний краю до панелі сонячних батарей.
