місце встановлення : скатний металевий дах
висота будівлі : до 20м
максимальна швидкість вітру : 60 м / с
Снігове навантаження : до 1,4 кн / м2
стандартів : jis c8955: 2011 та as / nzs 1170
матеріалу : sus304 & amp; al 6005-t5
колір : природний
антикорозійний : анодований
гарантії : Гарантія 12 років
duratiom : більше 20 років
списку компонентів

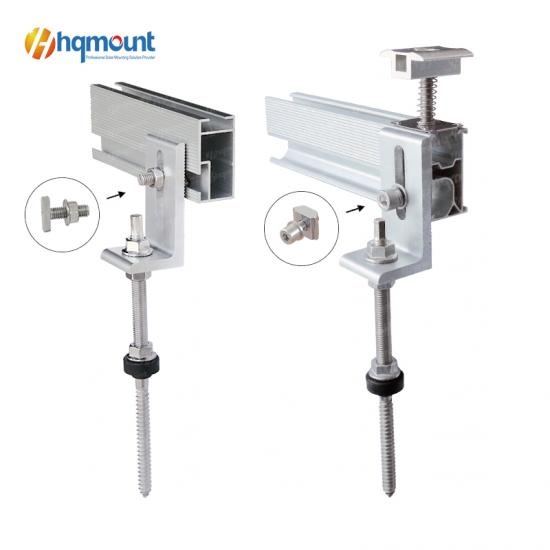

огляд компонентів системи
1. затиск
2. закінчити затиск
3. залізниця
4. роз'єм
5. гачок

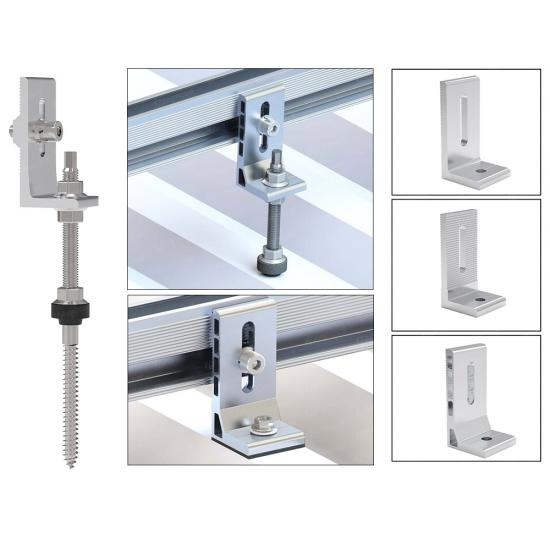

l установка футів
- верхній край трапецієподібної покрівлі повинен мати мінімальну довжину 20 мм.
- пропонується зафіксувати сонячну панель з ¼ загальної довжини панелі між кінцевим краєм
і залізниці.
- проміжок між двома сонячними панелями ідеально по ширині 17 мм.
зафіксуйте рейку до футів
a. вставте болт через паз з футів.
b. прикріпіть болт в канавки рейки, поворот затвора для зачеплення канавки.
c. закріпіть болт, щоб зафіксувати переконайтеся, що позначка на нижня частина болта вертикально до паза.
встановлення двох рейок з роз'ємом
c onnect дві рейки разом, посуньте роз'єм задню сторону попередньо зібраних рейок на півдорозі у бік, потім міцно закріпіть чотирма шматками самонарізаючого гвинта .
