Сонячний монтажний затискач для квадратної труби – рішення для сонячних затискачів на будь-який бюджет
Алюмінієвий подвійний отвір • U-подібний болт або плоский стрижень • Сталь ZAM (нижча вартість) • Безпосередньо від виробника
Рішення 1 та 2
–

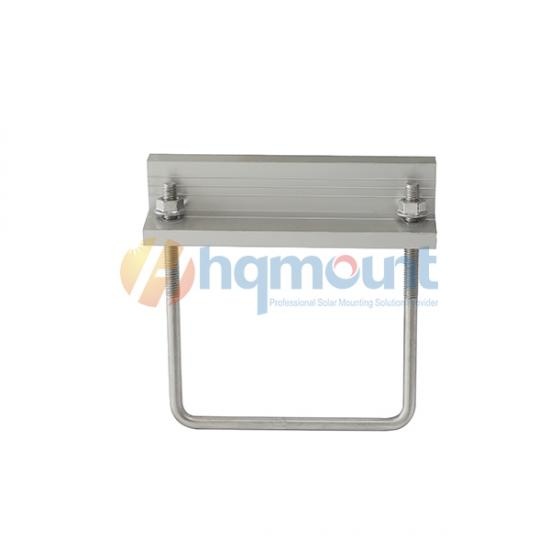

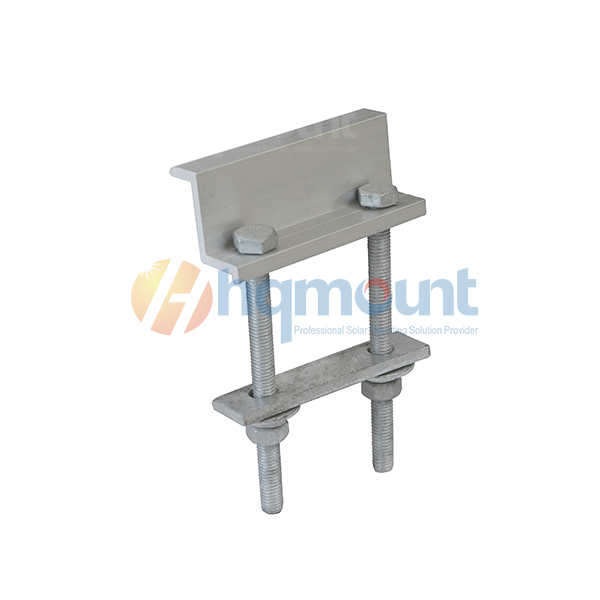

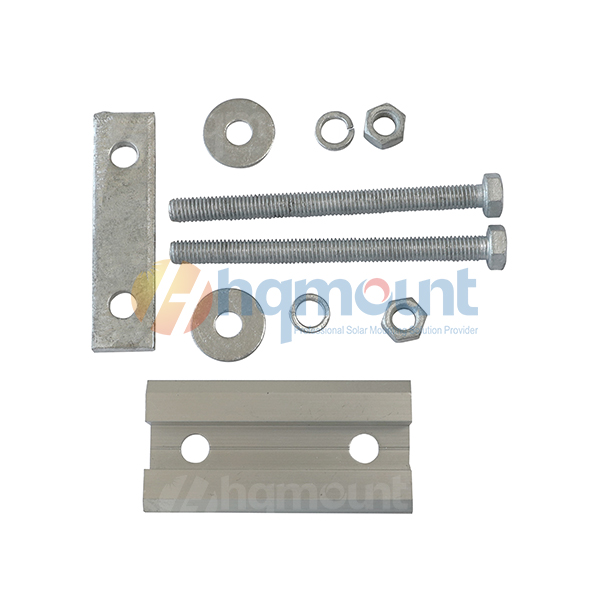

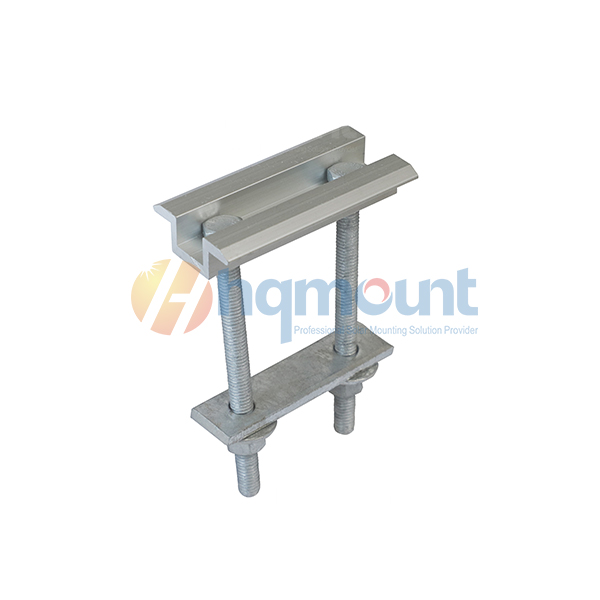

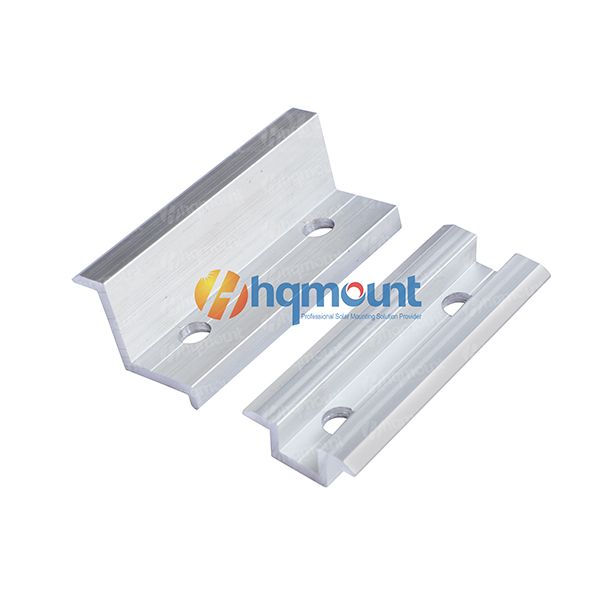

Кріплення верхньої сторони (алюмінієвий затискач з двома отворами)
Фіксуюче положення:
Сонячна панель, встановлена на верхній стороні рами з квадратної труби.
Рішення 3
–

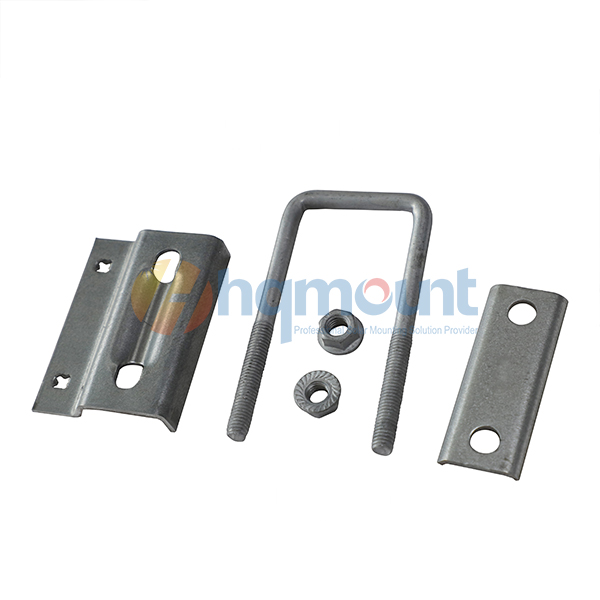

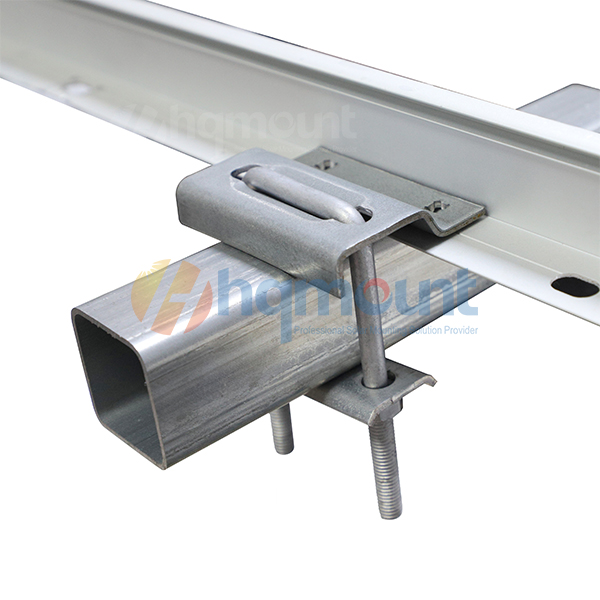

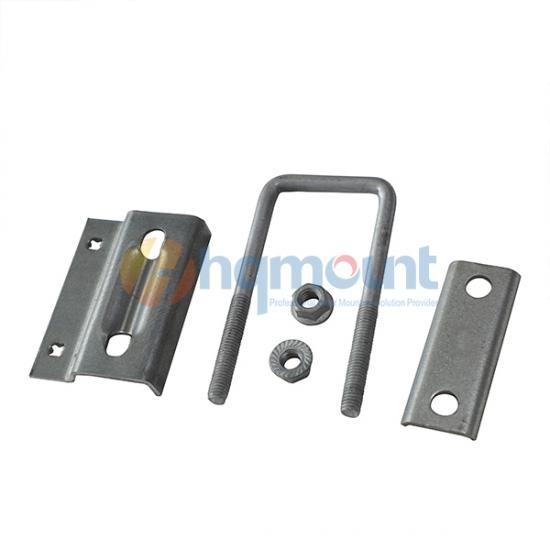

Нижнє бічне кріплення (сталь ZAM
–
Нижча вартість)
Фіксуюче положення:
Сонячна панель, встановлена на нижній стороні рами з квадратної труби (під рамою).
- Матеріал: сталь з покриттям ZAM (S350GD+ZAM)
- Більш економічно вигідний, ніж алюміній
- У 2–6 разів краща стійкість до корозії, ніж у стандартного цинкування (SGS 4000H)
- Ідеально підходить для: бюджетних проектів, прихованого кріплення під трубою
Рішення 4
–

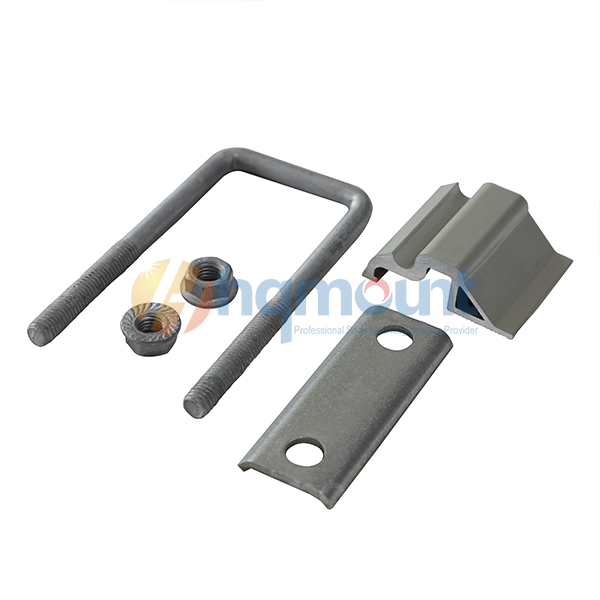

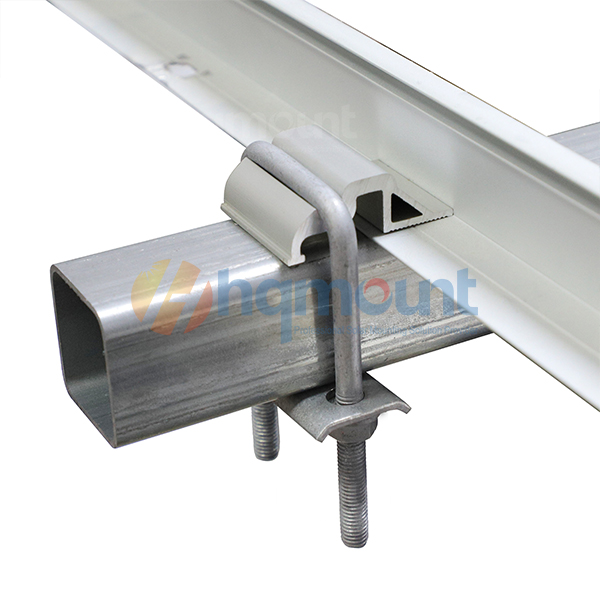

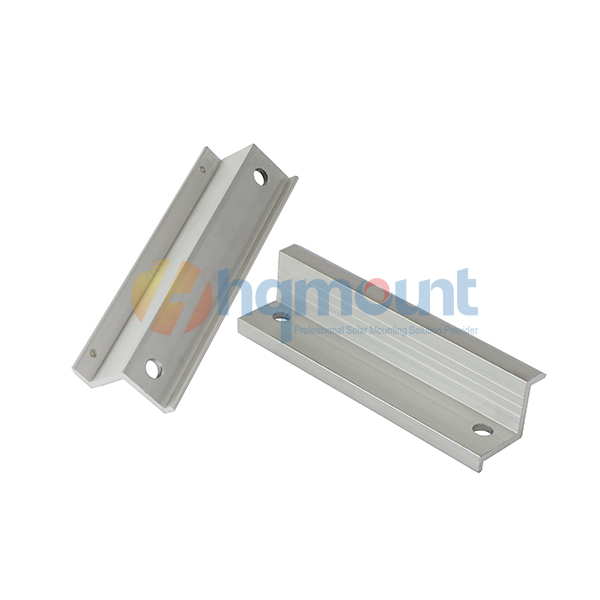

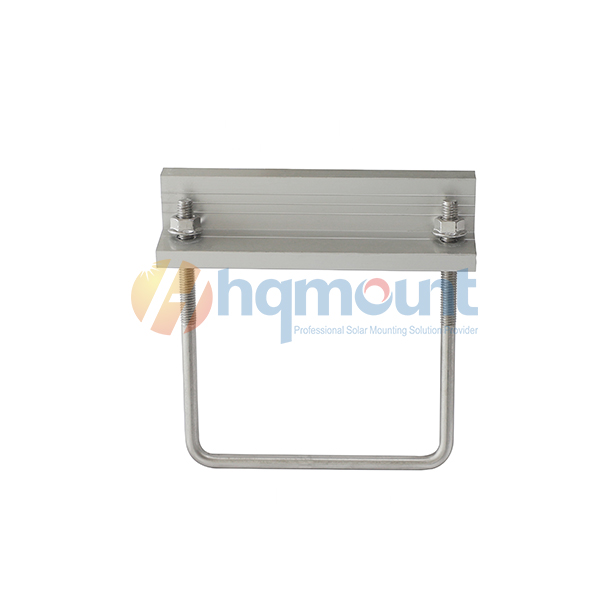

Нижнє бічне кріплення (верхня частина з алюмінію)
–
Спеціальний дизайн)
Фіксуюче положення:

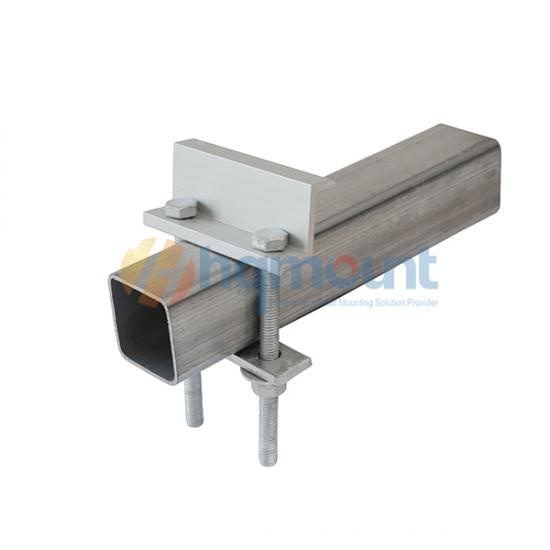

Сонячна панель встановлена на нижній стороні квадратної трубчастої рами, але з алюмінієвим верхнім компонентом для додаткової стійкості до корозії.
- Алюмінієва верхня частина + конструкція затискача з нижньої сторони
- Поєднує довговічність алюмінію зі зручністю монтажу під рамою
- Рекомендовано для: прибережних районів або місць, де потрібне кріплення з нижньої сторони, але перевага надається алюмінію
-
Анодована обробка (AA10
μ
м)
Яке положення для монтажу слід обрати?
|
Фіксація положення
|
Рішення
|
Найкраще для
|
Видимість панелі
|
|
Верхня сторона (панель зверху)
|
Рішення 1 та 2
|
Стандартні наземні кріплення, легкий доступ
|
Панель, видима над конструкцією
|
|
Нижня сторона (панель знизу)
|
Розчин 3 (ZAM) або Розчин 4 (Алюміній)
|
Естетичні проекти, навіси для автомобілів, низький профіль, приховані кріплення
|
Панель розміщується під рамою або врівень з нею
|
Сумісні розміри квадратних труб
✅ 40 × 40 мм ✅ 40 × 60 мм ✅ 40 × 80 мм
Нестандартні розміри доступні на запит, яке рішення ви зараз використовуєте?

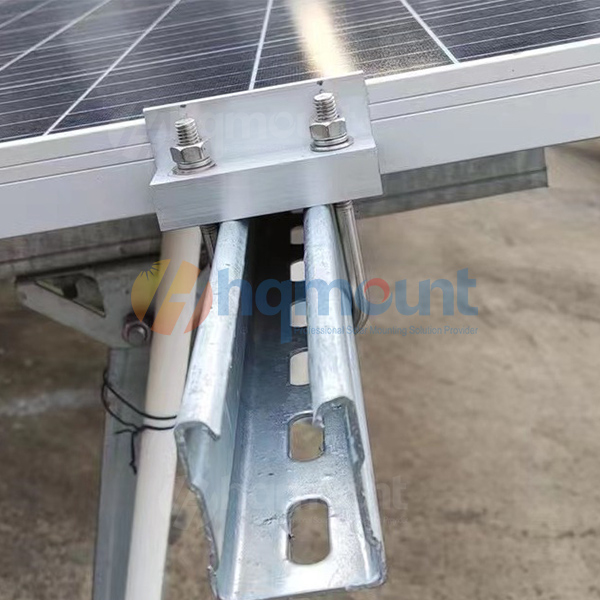

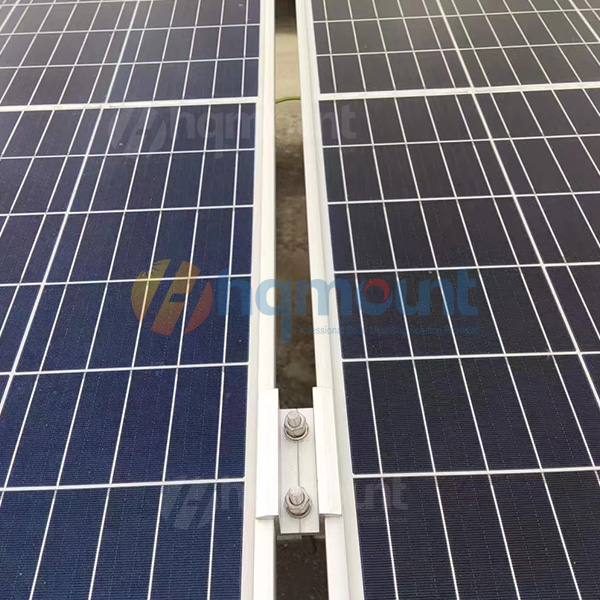

Він також підходить для планів кріплення сонячних панелей з U-каналу для сталевого наземного кріплення, наведені вище 2 зображення є проектом HQ Mount на Близькому Сході з довжиною 80 мм та 100 мм.
